SinusLeistungsSteller - Entwicklungsstand/2016 |
Hier werden wir ständig über den aktuellen Entwicklungsstand und -fortschritt berichten ... Details zur Funktionsweise des SLS finden sich hier (klick mich...) 21.07.2016: Ein weiteres Firmware-Update auf V1.497 für cSLS/cSLSi und SLS/SLSi steht zum Download bereit. Das sofortige Abschalten bei Überschreitung der maximalen DC-Spannung hat sich nicht als ideal erwiesen. Vor dem Abschalten wird jetzt auch bei Überspannung zunächst abgeregelt und erst nach vollständiger Abregelung abgeschaltet. Auch für den SLS-Windows-Monitor gibt es ein Update V1.491 im Downloadbereich. Ein paar kleinere Schönheitsfehler wurden hier beseitigt. 19.07.2016: Auch dieses Jahr belegten beim DSC - Dutch Solar Challenge und beim Solar 1 Monte Carlo Cup Solarboote mit unseren Reglern die vordersten Plätze ...
Wir gratulieren hiermit allen Gewinnern!

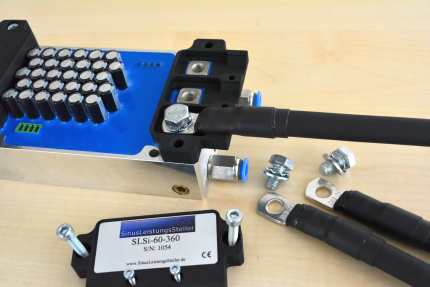

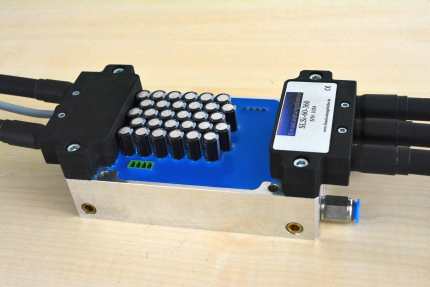

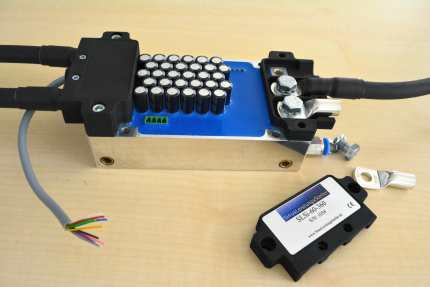

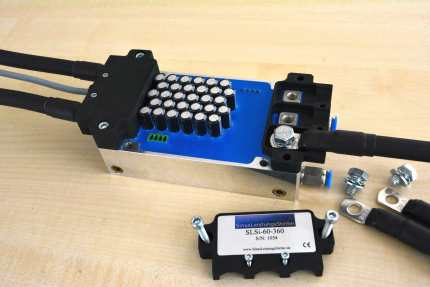

Jeweils den 1. Platz beim DSC und beim Monaco-Solar-1 belegte in der Top-Klasse das CLAFIS Victron Privat Energy Solarboat Team (Gerard van der Schaar) ... jeweils nur ganz knapp vor dem TU Delft Solat Boat Team (Thore Roepman) ... nicht unerwähnt soll der 4. Platz in der Top-Klasse beim DSC bleiben. Er ging an: ROC Friese Poort Sneek (Raymond Blokker) In der A-Klasse ging der 1. Platz beim DSC an: Dutch solar Boat Team (Jules van Haaren) 28.04.2016: Ein Firmware-Update auf V1.496 für cSLS/cSLSi und SLS/SLSi steht zum Download bereit. Das Anlaufverhalten bei aufgeheiztem Regler wurde verbessert (Temperaturdrift-Kompensation im Strommeßzweig). Ferner wurde die Schrittweite der Abregelung bei Unterspannung und Übertemperatur verkleinert, somit setzt die Abregelung feinfühliger und gleichmäßiger ein. 27.04.2016: Um einen besseren Berührschutz (IP40) der Hochstromanschlüsse zu erreichen wurden Schutzkappen konstruiert und erste Muster im 3D-Druckverfahren hergestellt. Diese Kunststoffteile sind sowohl für die Akku- als auch für die Motorseite identisch und bestehen jeweils aus einem Unterteil und einem Oberteil. Das Unterteil wird beim Vergießen der Elektronik teilweise mitvergossen und dichtet die Kammer für die Verschraubung zum Regler hin ab. Das Oberteil wird mit 2 Schrauben (durch das Unterteil hindurch) mit dem Alu-Pot verschraubt; 2 weitere Schrauben verbinden Ober- und Unterteil im Bereich der Kabelaustritte. Die Kammern sind untereinander separiert und für maximal 50mm² Kabel und dazu passenden Kabelösen ausgelegt. Es ist vorgesehen, alle Steuersignal in Form eines Rundkabels zur Akkuseite nach außen zu führen. Die beiden 3- bzw. 4-poligen grünen Stecker entfallen dann. Sofern die Schraubverbindungen nicht wieder gelöst werden müssen, können die Kammern mit Elektrovergußmasse ausgegossen werden. Damit ist dann auch ein IP64-Schutz erreichbar. Zusammen mit der neuen SLRi-Regler-Familie werden wir diese Option in Serie bringen (ca. 1Q/2017). Der gezeigte Aufbau auf Basis eines SLSi dient nur der Veranschaulichung. Bereits bestehende SLSi/SLRi können nicht nachgerüstet werden, da ein Teilverguß des Unterteils erforderlich ist. ... Entwicklung 2015 ... (klick mich...) |
