SinusLeistungsSteller - Entwicklungsstand/2010 |
Hier werden wir ständig über den aktuellen Entwicklungsstand und -fortschritt berichten ... Details zur Funktionsweise des SLS finden sich hier (klick mich...) 01.12.2010: Wir sind umgezogen! Die neue Adresse lautet:

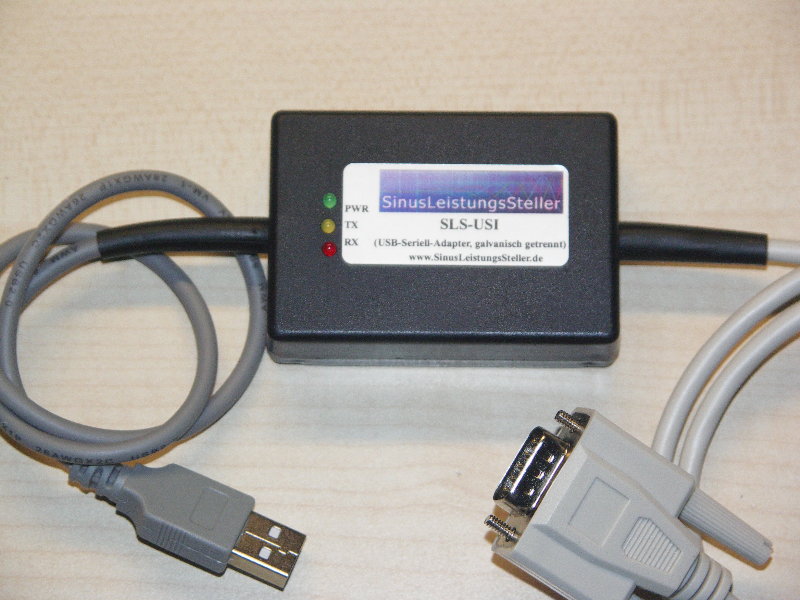

Ing.-Büro Rolf Zimmermann Industriestraße 7 97297 Waldbüttelbrunn Tel. +49 (0) 931 780 11 030 04.11.2010: Unsere ersten galvanisch getrennten USB-Seriell-Adapter sind fertig. Hiermit wird die bei Netzbetrieb vorhandene Masseschleife zwischen SLS und PC vermieden und die dadurch gelegentlichen auftretenden Übertragungsfehler (besonders bei langen Verbindungen) beseitigt. Die "USI" versorgt sich komplett aus der USB Schnittstelle des Rechners. Es muß also keine Versorgungsspannung von außen zugeführt werden (die serielle Seite wird mit einem DCDC-Wandler von der USB-Seite mitversogt). Die verwendeten Bauteile erlauben eine sichere galvanische Trennung bis zu einer Gleichspannung von 1.000V und eine Übertagungsrate von 115.2kBd. Wir werden alle bisher von uns ausgegebenen nicht glavanisch getrennten USB-Seriell-Adapter im Austausch kostenlos ersetzen. Im Moment stehen uns nur begrenzte Stückzahlen des neuen Adapters zur Verfügung - bitte setzen Sie sich deshalb zunächst mit uns in Verbindung, bevor Sie uns den alten Adapter zum Austausch zuschicken! Eine Bemerkung in eigener Sache: Unser Büro zieht in Kürze in größere Räumlichkeiten um. Dadurch bedingte Einschränkungen in der Erreichbarkeit bitten wir zu entschuldigen! Unsere neue Anschrift und Telefonnummern werden wir nach erfolgtem Umzug hier auf unsere Homepage bekannt geben, unsere eMail-Adresse(n) bleibt dagegen unverändert erhalten. ![]() 08.10.2010: ... wieder mal eine Software-Erweiterung: Der Trace-Speicher des SLS kann ab V1.420 auch als Ringpuffer konfiguriert werden. Damit stehen selbst bei hoher Aufzeichnungsrate (10 Werte/s) die letzten 45 Minuten Laufzeit für Diagnose-Zwecke zur Verfügung - ältere Werte werden hierbei zugunsten neuerer Daten zyklisch überschrieben. Die Auswahl zwischen Ringpuffer und sequentiellen Puffer (bisheriger Standard) wird über einen entsprechenden Parameter im SLS-Windows-Monitor vorgenommen (Menuepunkt: "Parameter->SLS"). Voraussetzung hierfür ist eine SLS-Firmware V1.420 oder höher. Die aktuelle Software für Monitor und Firmware findet sich wie immer im Download-Bereich... 22.09.2010: Bei einzelnen Kunden gab es in den vergangenen Monaten Probleme beim Einsatz des SLS. Damit nicht alle die gleichen Fehler machen müssen, haben wir mögliche Fehler, die bei Montage und Inbetriebnahme auftreten könnten in folgendem Dokument zusammengefaßt
Wichtige Hinweise zur Montage und Inbetriebnahme.PDF

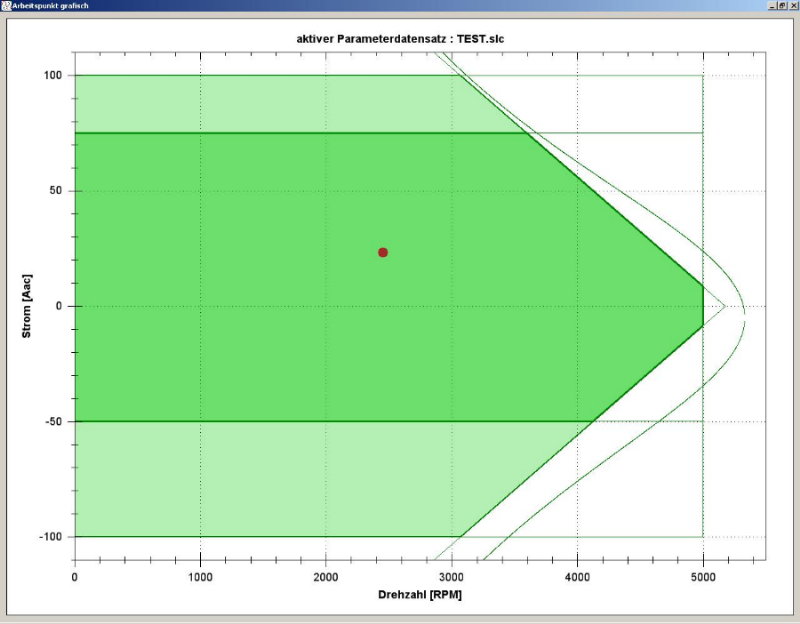

![]() 24.08.2010: Zeitgleich mit der neuen Firmware ist die Freischaltung einer graphischen Anzeige des Motor-Arbeitspunktes im Statusfenster der Monitor-SW möglich. Im Prinzip handelt es sich dabei um eine Drehzahl-/Drehmoment-Kennlinie wobei das Drehmoment als direkt gemessener AC-Strom angezeigt wird. Sowohl für den motorischen (+Aac) als auch für den generatorischen Betrieb (-Aac) wird eine Quadrant mit den eingestellten Begrenzungen in Drehzahl und AC-Strom dargestellt. Zusätzlich wird auch die theoretische Grenze des Motors angezeigt (äußere, abgerundete Kurve), welche sich aus den motorspezifischen Größen und der anliegenden DC-Spannung errechnen läßt. Die jetzige Hardware läßt wg. der fehlenden Rechenpower nur eine Linearisierung der tatsächlichen Grenze zu - in der neuen Hardware wollen wir auch den jetzt noch nicht zugänglichen Bereich der Motorkennlinie erschließen. Die komplette Anzeige erfolgt dynamisch - d.h. nicht nur der Arbeitspunkt (rot) selbst wird dem aktuellen Stand nachgeführt, sondern auch die theoretische Motorgrenze (abhängig von Udc) und die eingestellten Grenzen werden nachgeführt (z.B. im Fall einer Abregelung infolge Übertemperatur bzw. Über-/Unterspannung). Der hellgrüne Bereich entspricht dabei den Regler-Limits (hier war es eine SLS-60-100); der dunkelgrüne Bereich zeigt den tatsächlich z.V. stehenden Arbeitsbereich (hier mit einer Begrenzung auf 75Aac motorisch und -50Aac generatorisch bzw 5000rpm). Somit sieht man auf einen Blick, was "Sache" ist. Die Freischaltung dieser graphischen Anzeige stellt ein optimales Werkzeug für die genaue Antriebsauslegung dar. Sie ist an die SLS-Hardware gebunden und als Option erwerbbar. ![]() 24.08.2010: Das Update des Windows-Monitors auf Version 1.411 steht zum Download bereit. Der Übergang von Version 1.3xxx auf 1.411 machte eine Änderung innerhalb des Parametersatzes (*.SLC) notwendig. Der Windows-Monitor V1.411 arbeitet nur mit Firmware/Parameter V1.4 und größer. Parameter, die mit einer V1.3 erstellt wurden, müssen von uns auf V1.4 umcodiert werden. Speichern Sie deshalb vor einem Update auf V1.4 diese Parameter in eine *.SLC-Datei und schicken Sie uns diese per eMail. Die umcodierten Parameterfiles erhalten Sie dann umgehend von uns zurück. Natürlich entstehen für Sie keine Kosten für diese Umstellung! ... Entwicklung 2009 ... (klick mich...) |
